配線架打法
1、把網線放在兩排IDC打線柱的中間（線路板的上面）而不是把它放到配線架的外面。

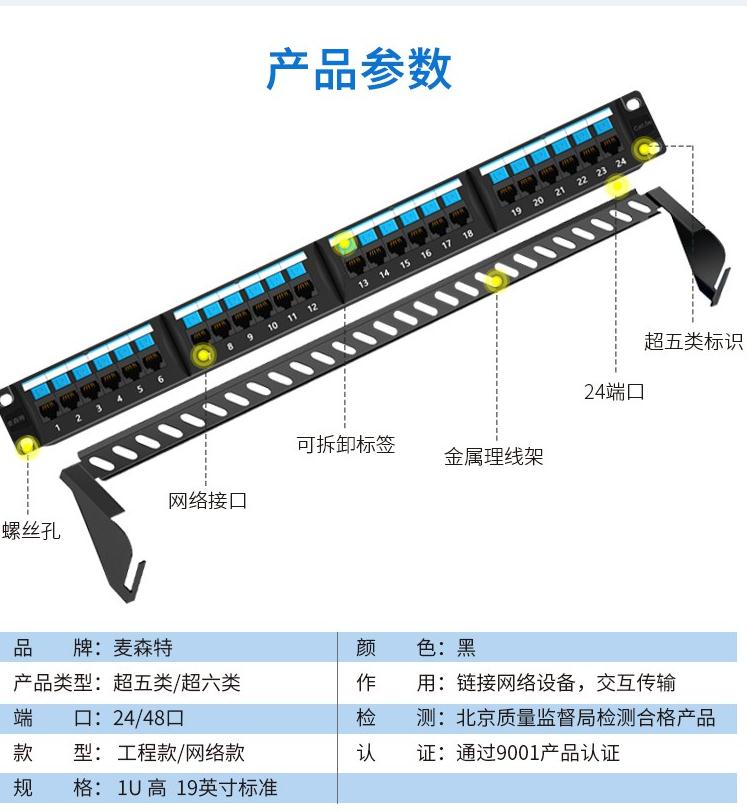

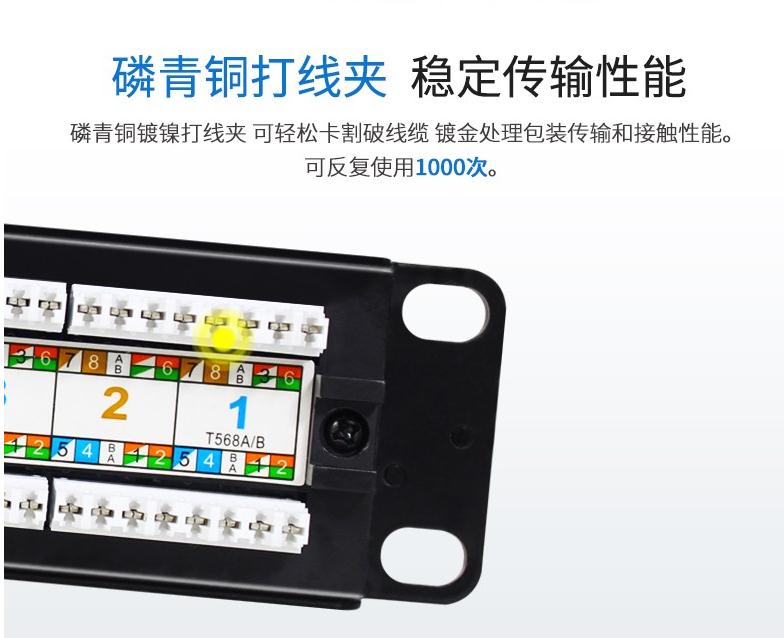

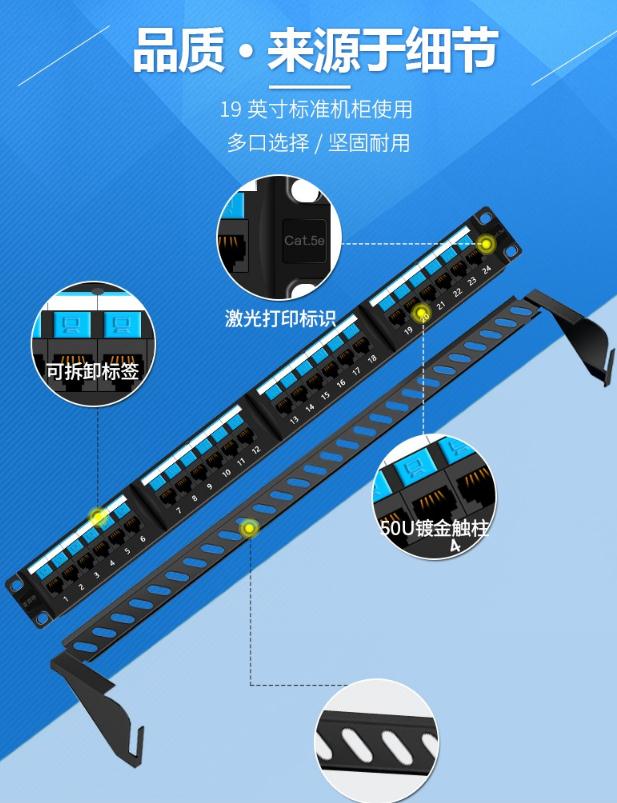

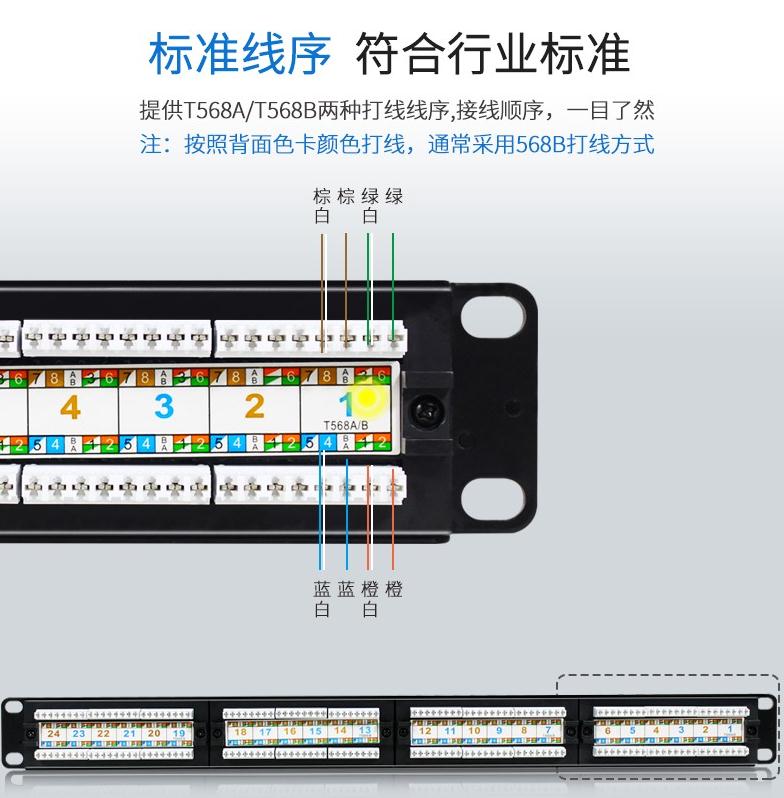

2、配線架里都有色標卡，得需要按照色標卡上的標識相對應的打上各線芯。沒有色標卡的配線架如果是新手就根本無法正確打接。如果是有經驗的施工者可以通過測試儀來邏輯推出哪個打線柱對應哪色的線芯。
3、把每根線分別打接到相應端口，然后把理順的線放到兩個IDC打線柱的槽里。
110配線架打法
首先把配線板按順序依次固定在標準機柜的垂直滑軌上，用螺釘上緊，每個配線板需配有1個19U的配線管理架。
（1）在端接線對之前，首先要整理線纜。用帶子將線纜纏繞在配線板的導入邊緣上，最好是將線纜纏繞固定在垂直通道的掛架上，這可保證在線纜移動期間避免線對的變形。
（2）從右到左穿過線纜，并按背面數字的順序端接線纜；
（3）對每條線纜，切去所需長度的外皮，以便進行線對的端接；
（4）對于每一組連接塊，設置線纜通過末端的保持器（或用扎帶扎緊），這使得線對在線纜移動時不變形；
（5）當彎曲線對時，要保持合適的張力，以防毀壞單個的線對；
（6）對捻必需正確地安置到連接塊的分開點上。這對于保證線纜的傳輸性能是很重要的；
（7）開始把線對按順序依次放到配線板背面的索引條中，從右到左的色碼依次為紫、紫/白、橙、橙/白、綠、綠/白、藍、藍/白；
（8）用手指將線對輕壓到索引條的夾中，使用打線工具將線對壓入配線模塊并將伸出的導線頭切斷，然后用錐形鉤清除切下的碎線頭。
（9）將標簽插到配線模塊中，以標示此區域。
配線架作用
在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜（超5類或者6類線）進入設備間后首先進入配線架，將線打在配線架的模塊上，然后用跳線（RJ45接口）連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機端口的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。用法和用量主要是根據總體網絡點的數量或者該樓層（以及相近樓層，這要看系統圖是怎么設計的）的網絡點數量來配置的。不同的建筑，不同系統設計，主設備間的配線架都會不同。如，一棟建筑只有四層，主設備間設置在一層，所有樓層的網絡點均進入該設備間，那么配線架的數量就等于該建筑所有的網絡點/配線架端口數（24口、48口等），并加上一定得余量；如果，一棟建筑有9層，主設備間設置在4層，那么為了避免線纜超長，就可能每層均設有分設備間，且有交換設備。那么主設備間的配線架就等于4層的網絡點數量/配線架端口數（24口、48口等）。
網絡配線架的安裝方法：
所用到的工具: 壓線鉗 一把 測線議一個 十字與一字螺絲刀各一把 模塊打線工具一把
在機柜內部安裝配線架前，首先要進行設備位置規劃或按照?qǐng)D紙規定確定位置，統一考慮機柜內部的跳線架、配線架、理線環、交換機等設備。同時考慮配線架與交換機之間跳線方便。
纜線采用 地面 出線方式時，一般纜線從機柜底部穿入機柜內部，配線架宜安裝在機柜下部。采取橋架出線方式時，一般纜線從機柜頂部穿入機柜內部，配線架宜安裝在機柜上部。纜線采取從機
柜側面穿入機柜內部時，配線架宜安裝在機柜中部。
配線架應該安裝在左右對應的孔中，水平誤差不大于2毫米，更不允許左右穿錯位安裝。
配線架的安裝有以下步驟：
(1)檢查配線架和配件完整。
(2)將配線架安裝在機柜設計位置的立柱上。
(3)理線。
(4)端接打線。
(5)做好標記，安裝標簽條。
